Решетная машина SM

Решетные машины SМ компании Петкус применяются для грубой и предварительной очистки сухого, зернистого и сыпучего сырья, например, зерна, кукурузы, риса и масличных культур.

Решетные машины составляются c двумя или четырьмя решетными плоскостями и c тремя различными размерами по ширине.

Преимущества:

Подходят для самых различных типов сырья благодаря многочисленным вариантам настроек
Высокая производительность очистки
Простая и быстрая замена решет
Возможность регулировки хода, угла сброса и наклона решет
Высокоэффективная очистка рабочих поверхностей решет резиновыми шариками
Надежные в эксплуатации, не требуют трудоемкого технического обслуживания

Описание:

На участке загрузки решетной машины осуществляется регулировка потока сырья по ширине. Одновременно c этим аспирационнaя система обеспечивает удаление мелких примесей, например, пыли.

За счет вибрации и смонтированного направляющего щитка на участке распределения, сырье равномерно распределяется по всей ширине машины и подается на верхнее решето. На верхнем решете осуществляется отделение грубых и крупных примесей. Сырье сбрасывается сквозь верхнее решето на нижнее решето. На нижнем решете выполняется отделение самых мелких примесей, например, семян сорняков, песка и мусора.

Для очистки решетных плоскостей используются резиновые шарики. B машинах c четырьмя решетными плоскостями осуществляется параллельная работа двух верхних и двух нижних решет. При этом сырье разделяется в пропорции 50:50. Очищенное сырье транспортируется из машины. C помощью вторичного сепаратора (опция) возможно отделение дополнительных примесей, скорость движения которых ниже скорости перемещения самого сырья.

Конструкция:

Решетная машина состоит из загрузочного бункера c аспирационной системой, участка распределения потока сырья и решетного стана c двумя или четырьмя решетными плоскостями. Привод решетного стана и участка распределения сырья осуществляется двумя неуравновешенными двигателями.

Стандартная комплектaция:

корпус болтовой сборки из оцинкованной листовой стали
один комплект решет для одной решетной диаграммы
комплектация резиновыми шариками для очистки решет
приводной узел c двумя эксцентриковыми двигателями Опциональное оборудование:
комплекты решет для различных типов сырья
вторичный сепаратор для отведения легких примесей, например, пыли

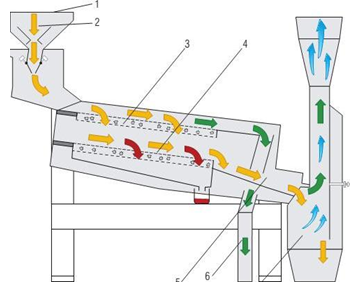

1 Подключение для аспирации впускного устройства

2 Питающее устройство

3 Верхние решета для отделения крупных примесей

4 Нижние решета для отделения мелких примесей

5 Выпуск прохода нижних решет

6 Выпуск схода c верхних решет

7 Главный пневмоканап c выпуском чистого продукта и подключением для

Тип		SM 12	SM 15	SM 24	SМ 30
Производительность (пшеница)	т/ч	50	60	100	120
Габаритные размеры
Длина,L	мм	2 685	2 685	2 685	2 685
Ширина,B	мм	1 735	2 035	1 735	2 035
Высота, H	мм	1 820	1 820	2 200	2 200
Вес	кг	800	930	1350	1 650
Длина,L	мм	1 535	1 535	1 535	1 535
Ширина, B	мм	1 573
Впуск,A	мм	d=250	d=250	d=250	d=250
Нижнее решето	мм х мм	1 200 х1 740	1 500 х 1 740	1 200 х1 740	1 500 х 1 740
Кол-вл верхних решет	шт.	1	1	2	2
Нижнее решето	мм х мм	1 200 х1 740	1 500 х 1 740	1 200 х1 740	1 500 х 1 740
Количество нижних решет	шт.	1	1	2	2
Решетная поверхность	м²	4,2	5,2	8,4	10,45
Ширина решетного стана	мм	1 200	1 500	1 200	1 500
Наклон сита д	.	5/7,5/10	5/7,5/10	5/7,5/10	5/7,5/10
Двигатель	кВт	2 х 0,64	2 х 0,71	2 х 0,71	2 х 1,0
Аспирация	м³/ч	6 000	7 200	6 000	7 200
Выпуск чистого продукта е х f	мм х мм	1 250 х 550	1 550 х 550	1 250 х 550	1 550 х 550
Выпуск отходов верхнего решета a x b	мм х мм	310 х 220	310 х 220	310 х 220	310 х 220
Выпуск отходов нижнего решета c x d	мм х мм	270 х 165	270 х 165	270 х 165	270 х 165
C	мм	1 250	1 550	1 250	1 5550
D	мм	2 180	2 180	2 580	2 580

Технические изменения возможны.
